03 Arithmetic for Computer

1 Introduction

• 约定 word 是 32bits
• double word 是 64bits
• program counter PC + 4，指令都是 32 位的

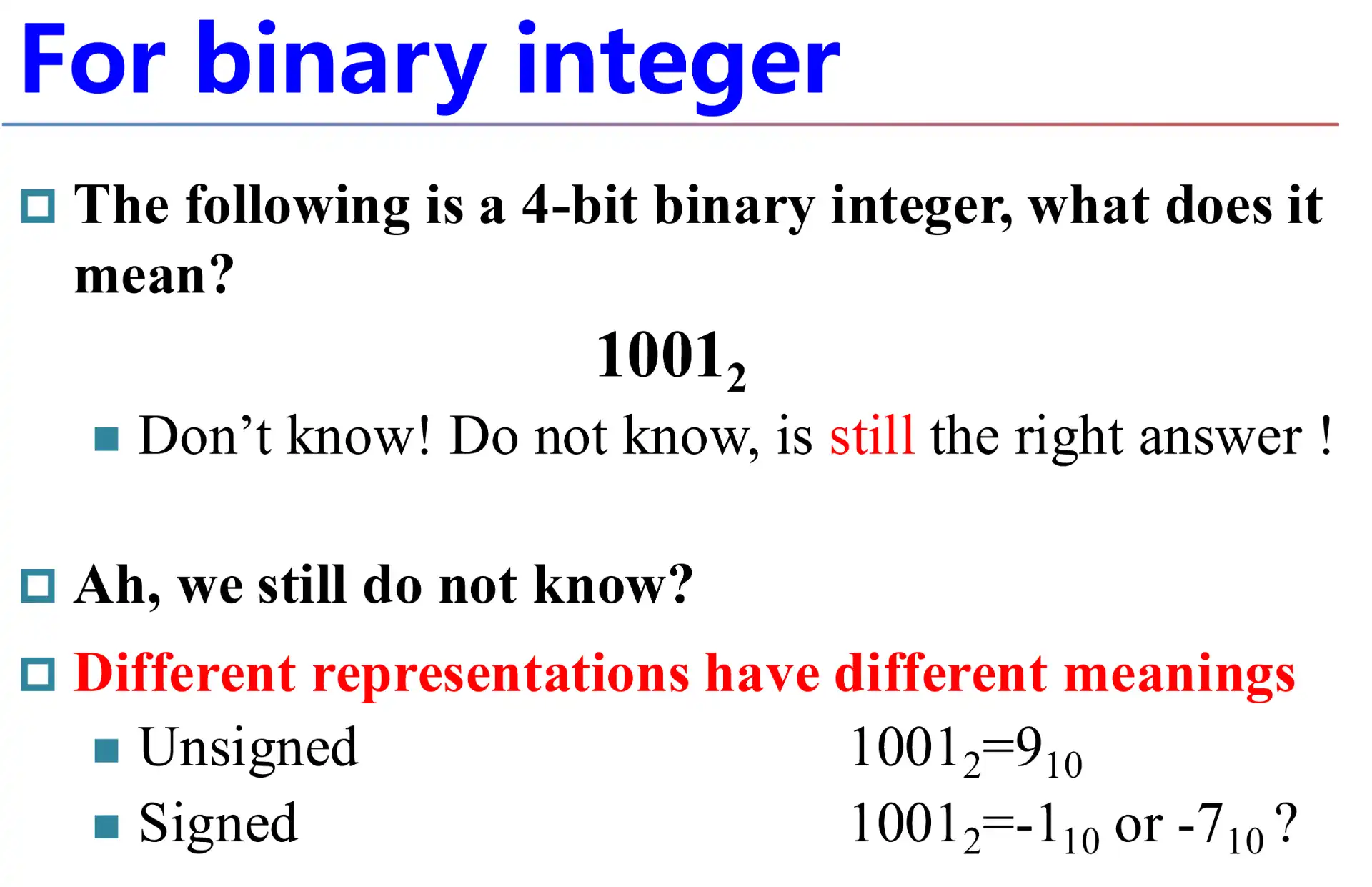

2 Signed and Unsigned Numbers

• unsigned
• signed
  • sign magnitude
  • 2's complement
• 移码，例如加上 -128 的 bias 来表示负数..

3 Addition, subtranction and ALU

• 加法需要注意 carry
• 减就是加上补码

3.1 Overflow

• 什么时候发生
  • 负数相加得正数
  • 正数相加得负数
• 设计逻辑电路可以进行溢出判断
• 如何处理？
  • 可以 ignore，或者在编译的时候避免
  • OS 来处理
    • 将 PC 设置成 OS 处理溢出的指令地址
    • 可以修正然后 return
    • 也可以 exit 并报错
• 发生的时候寄存器写入失效

3.2 ALU

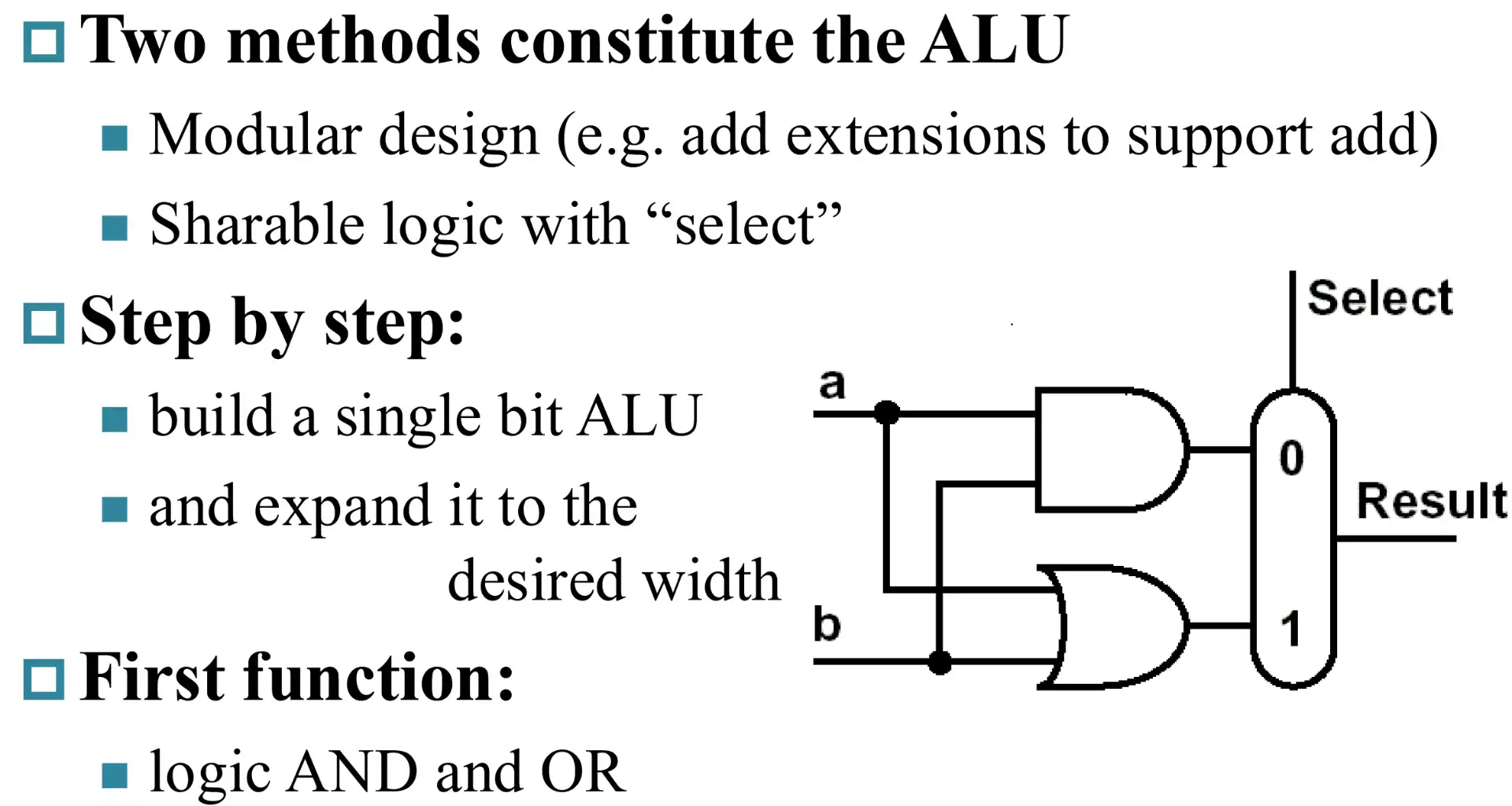

• ALU 支持的操作没有定义，一个加法器也可以叫做 ALU
  • 模块化设计，不同指令需要的部分是不一样的
  • MUX 输出选择

Tip

• 设计 1-bit 并扩展
• 设计不同功能并选择

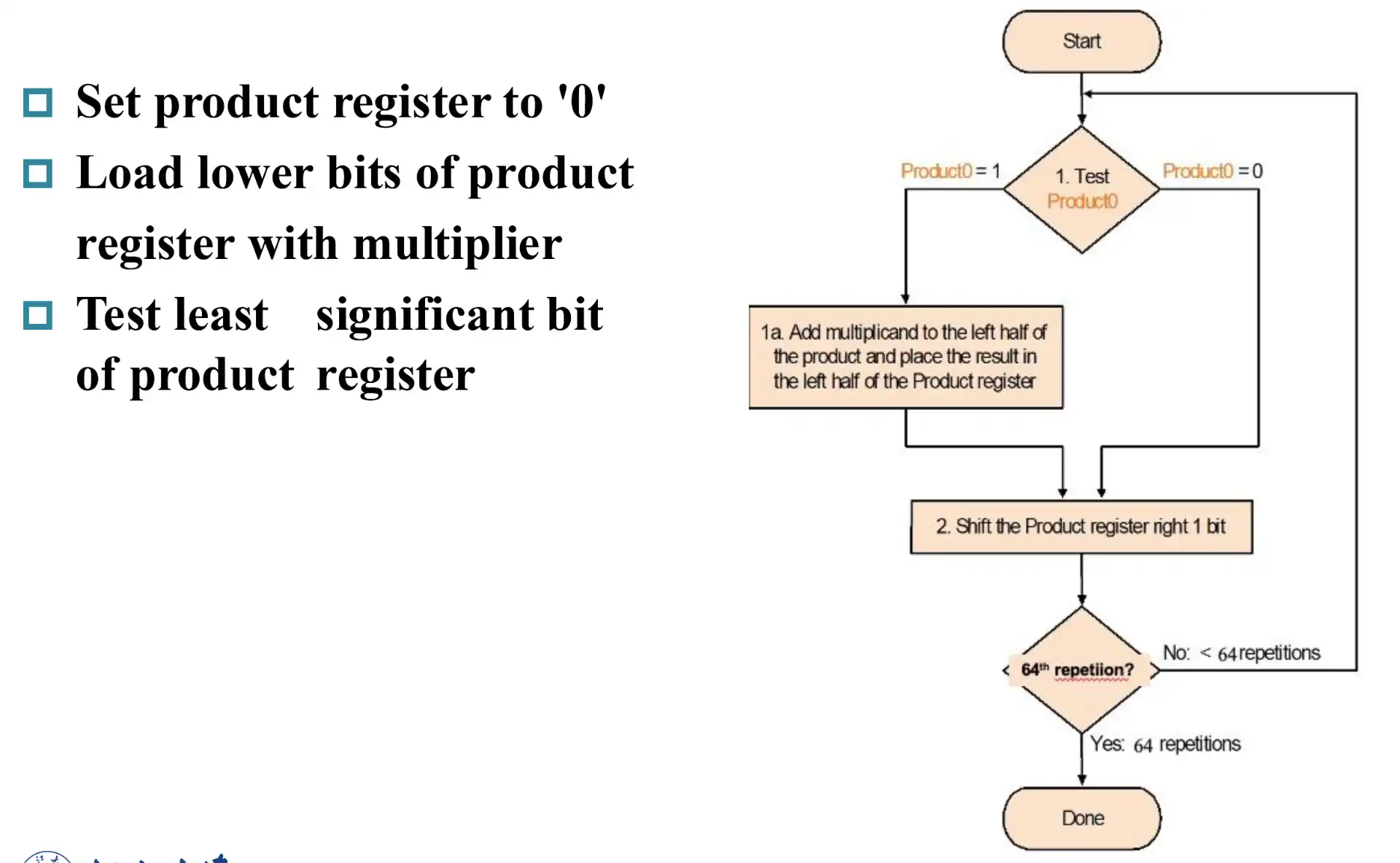

4 Multiplication

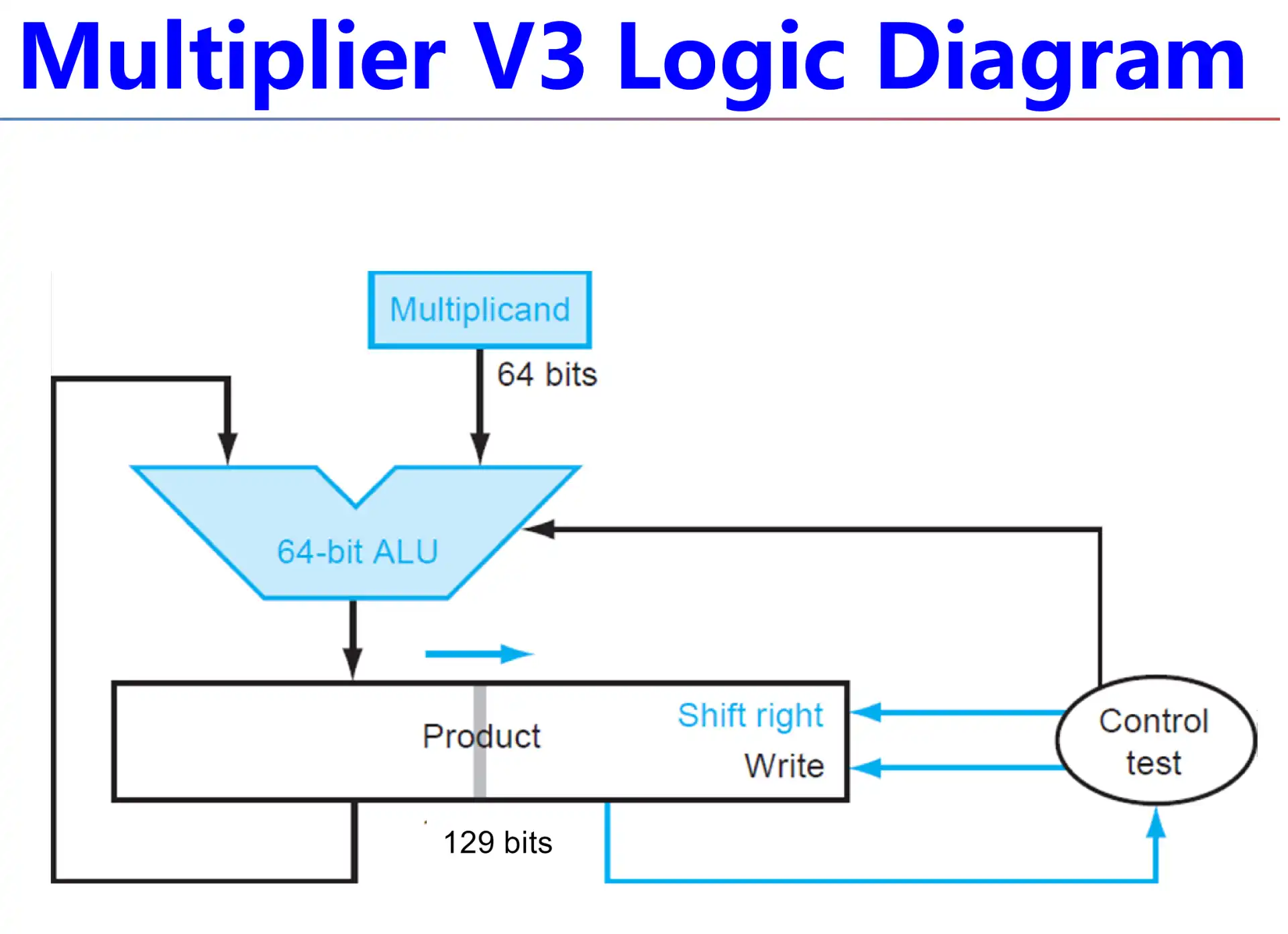

• multiplier 先保存在 product[63:0]
• 如果 product[0] == 1 ，那么 product[127:64] 加上 multiplicand，然后右移
• 129 bit 是为了保证过程中加法可能算出的最高位
• 一共需要移动 64 次，这是因为原本 product[63:0] 是 multiplier

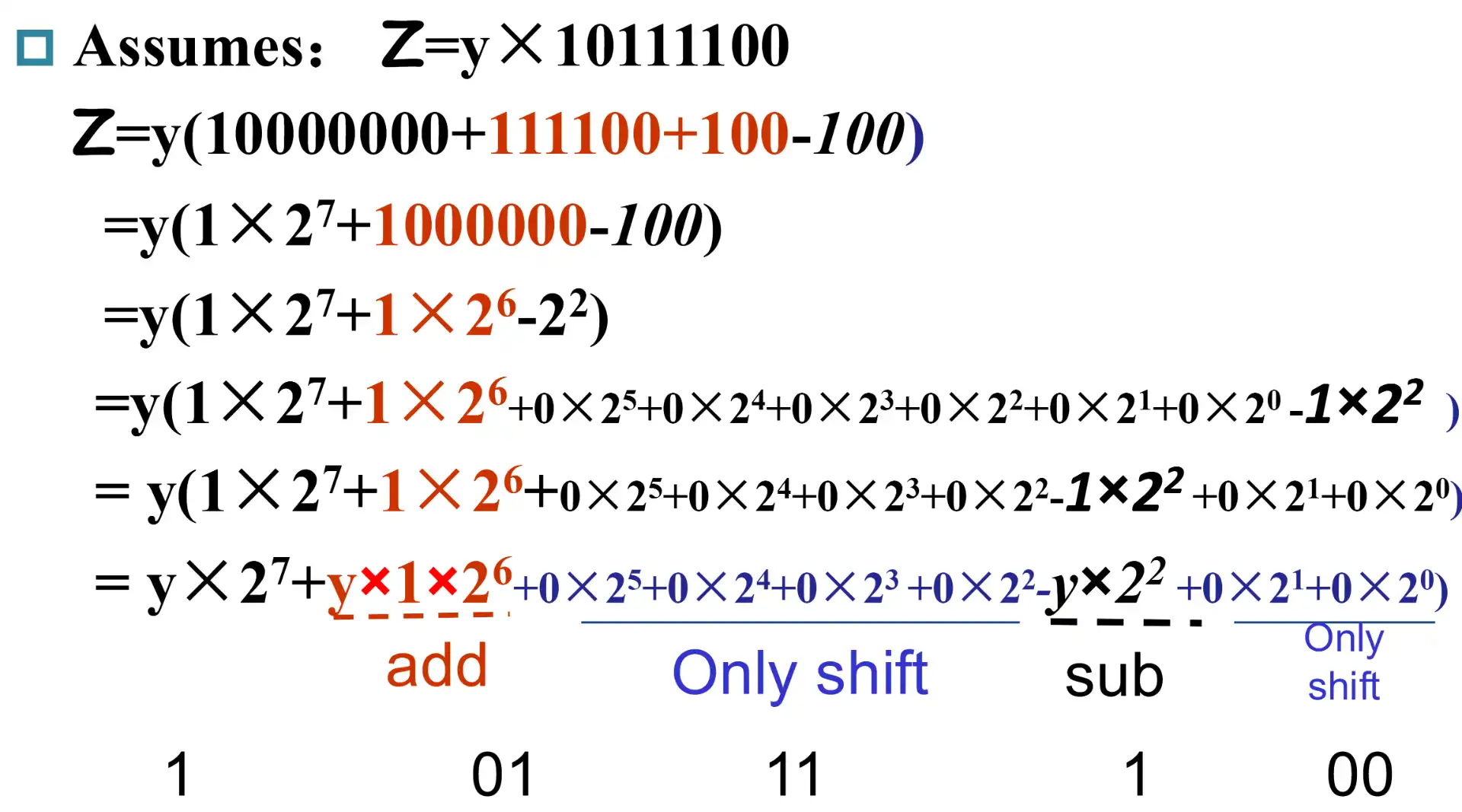

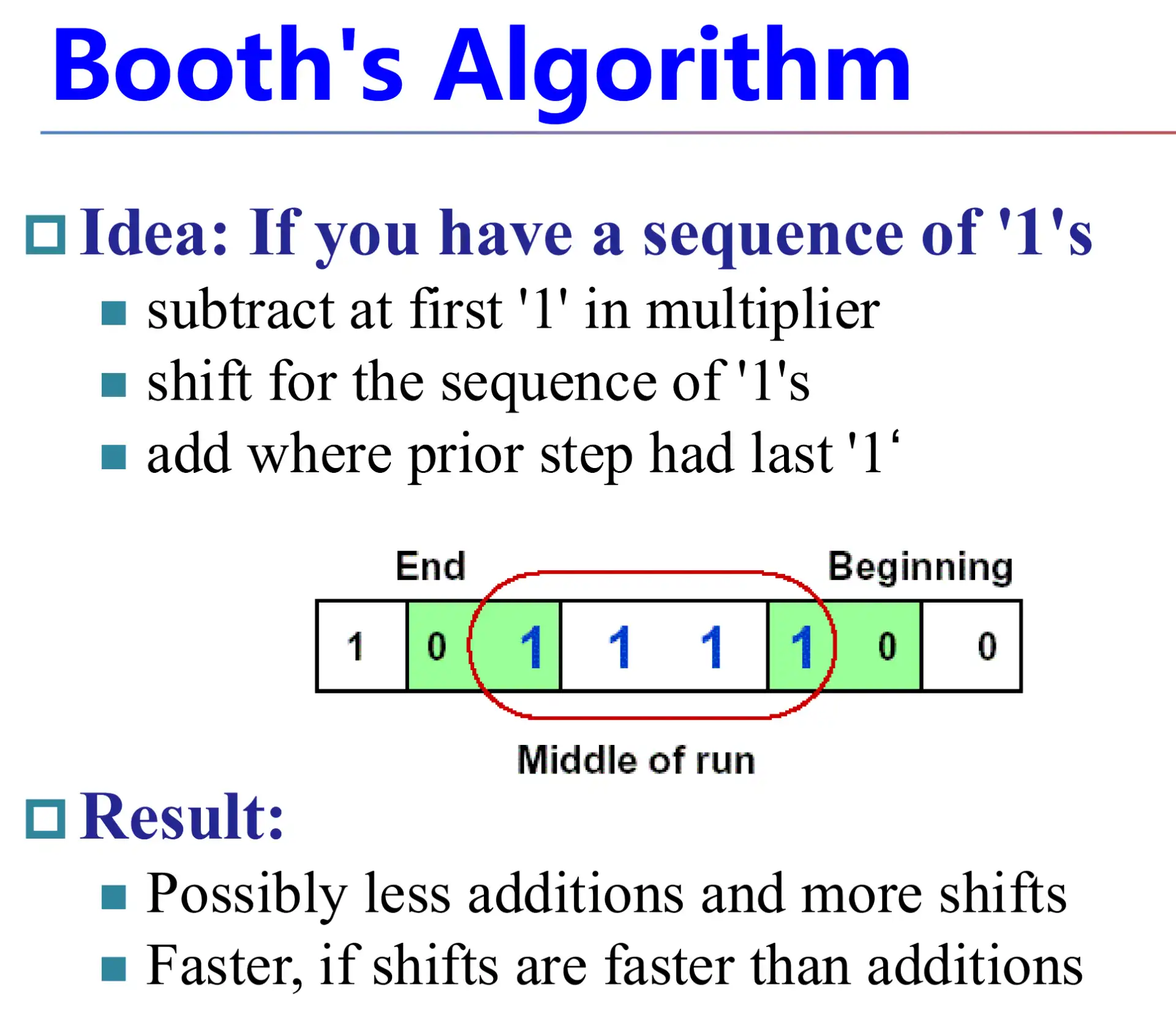

4.1 Booth's Algorithm

Tip

• 将连续的 1111 变成 10000 - 1

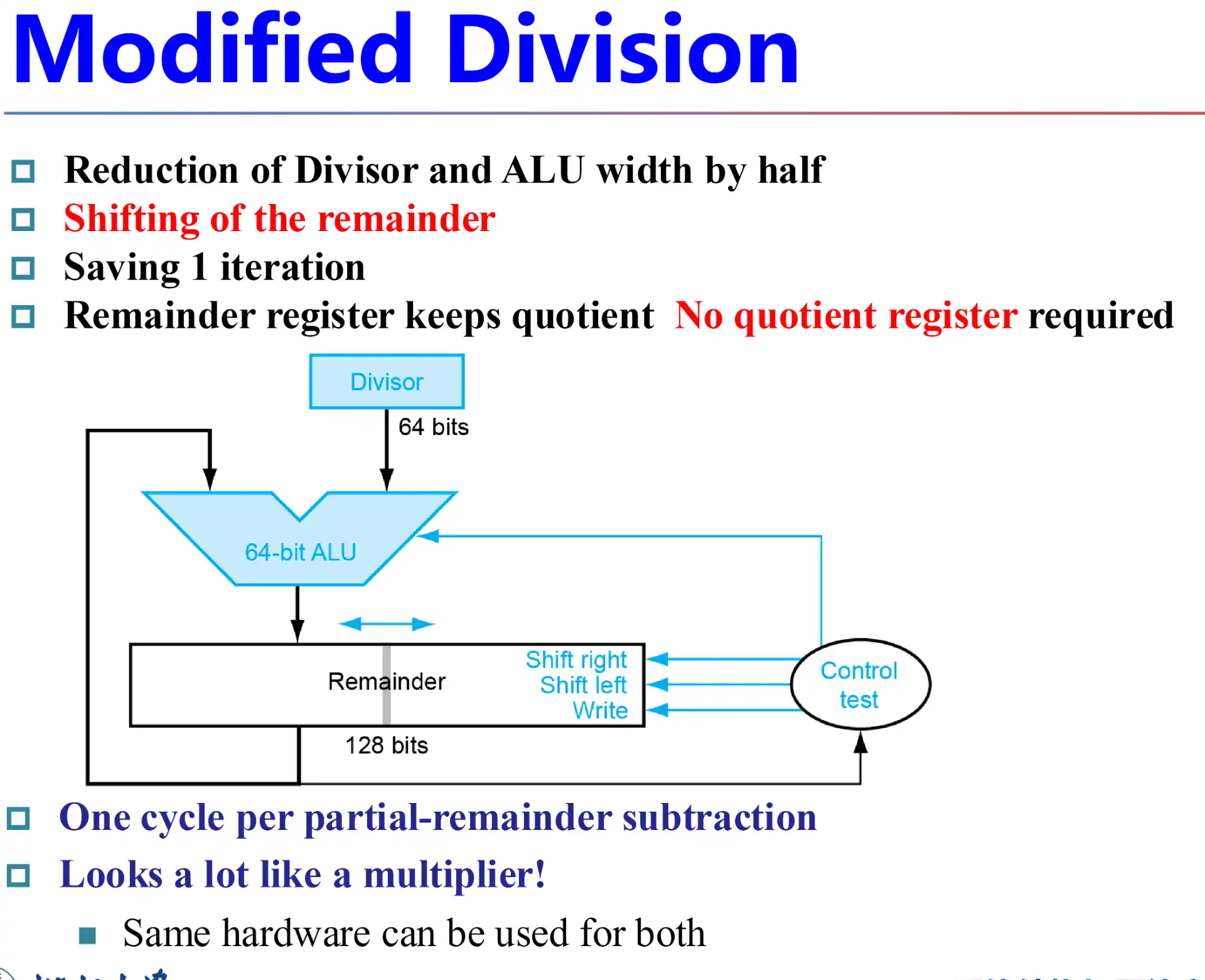

5 Division

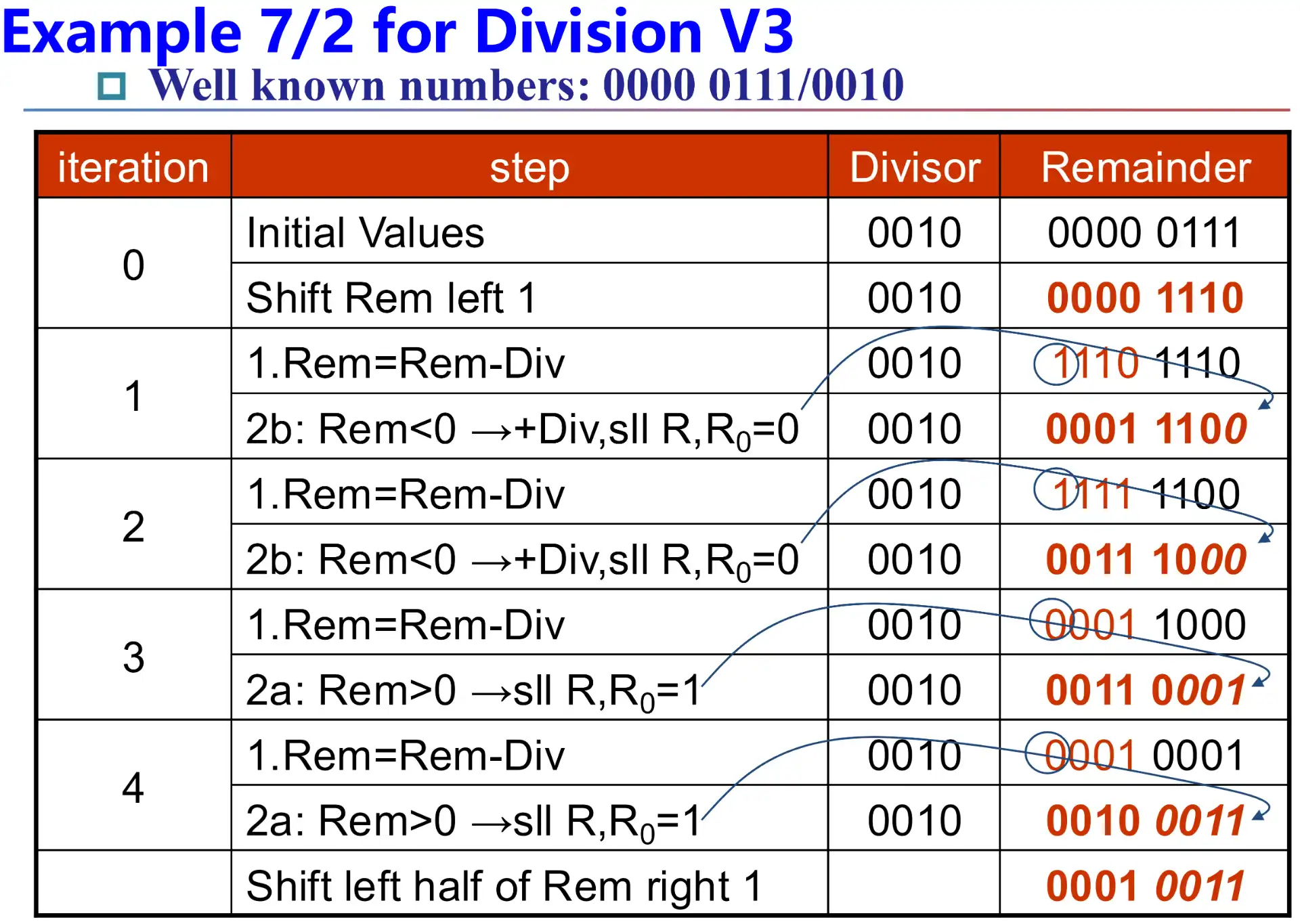

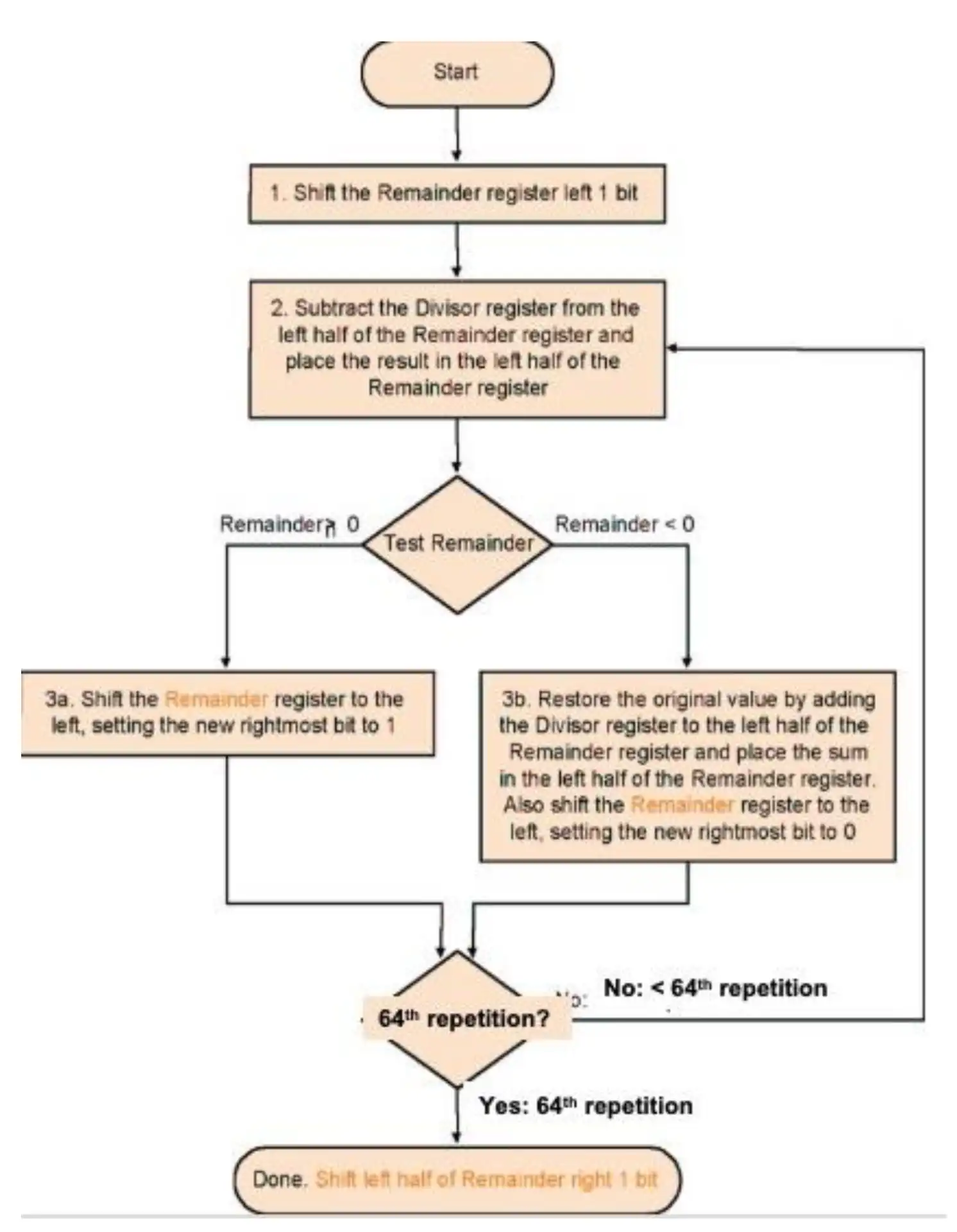

• Dividend 初始加载到 remainder[63:0]，并左移一位
• 将 remainder[127:64] 减去 divisor，结果保存在 remainder[127:64]
  • 如果结果大于 0，那么 remainder 左移，并使 remainder[0] = 1
  • 如果结果小于 0，那么将 remainder[127:63] 加上 divisor 复原，remainder 左移，remainder[0] = 0
  • 上述执行 64 次
• 最终，因为多左移了一次，需要 remainder 右移一位，remainder[127:64] 是余数，remainder[63:0] 是商

为什么同时需要 shift left/right

• dividend 初始放在寄存器的右侧，肯定需要左移
• 最后的 remainder 在左半边，总的左移次数是 65 次，所以要右移一位
•

5.1 Signed Division

• 余数的符号与被除数的符号一致
• 其他的部分用 unsigned 就好
• 除以 0，引发 overflow

6 Floating Point Numbers

• sign， 1 表示负数
• exp，具有 bias，fp32 是 -127，fp64 是 -1023
• frac，舍掉最左侧的 1

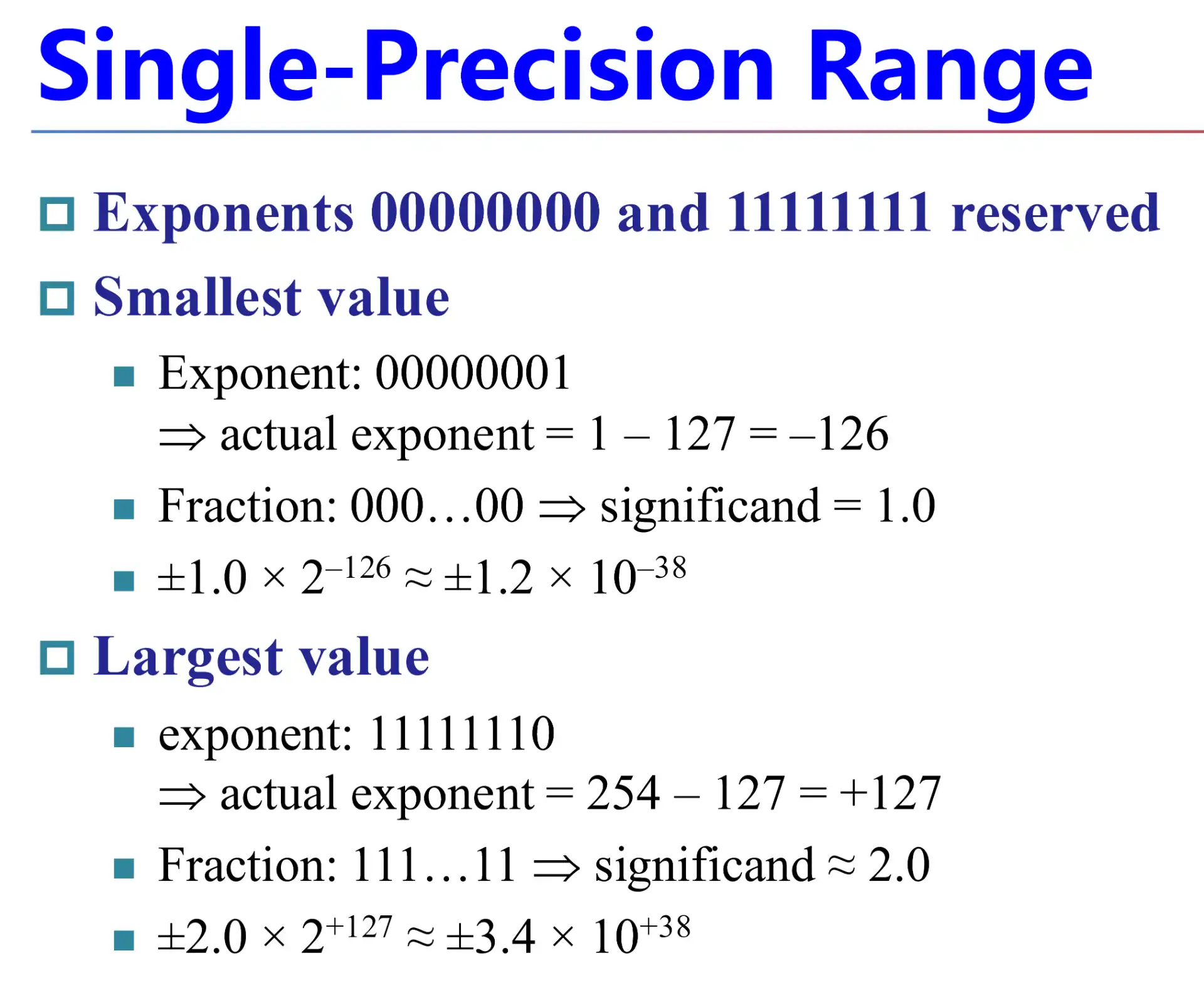

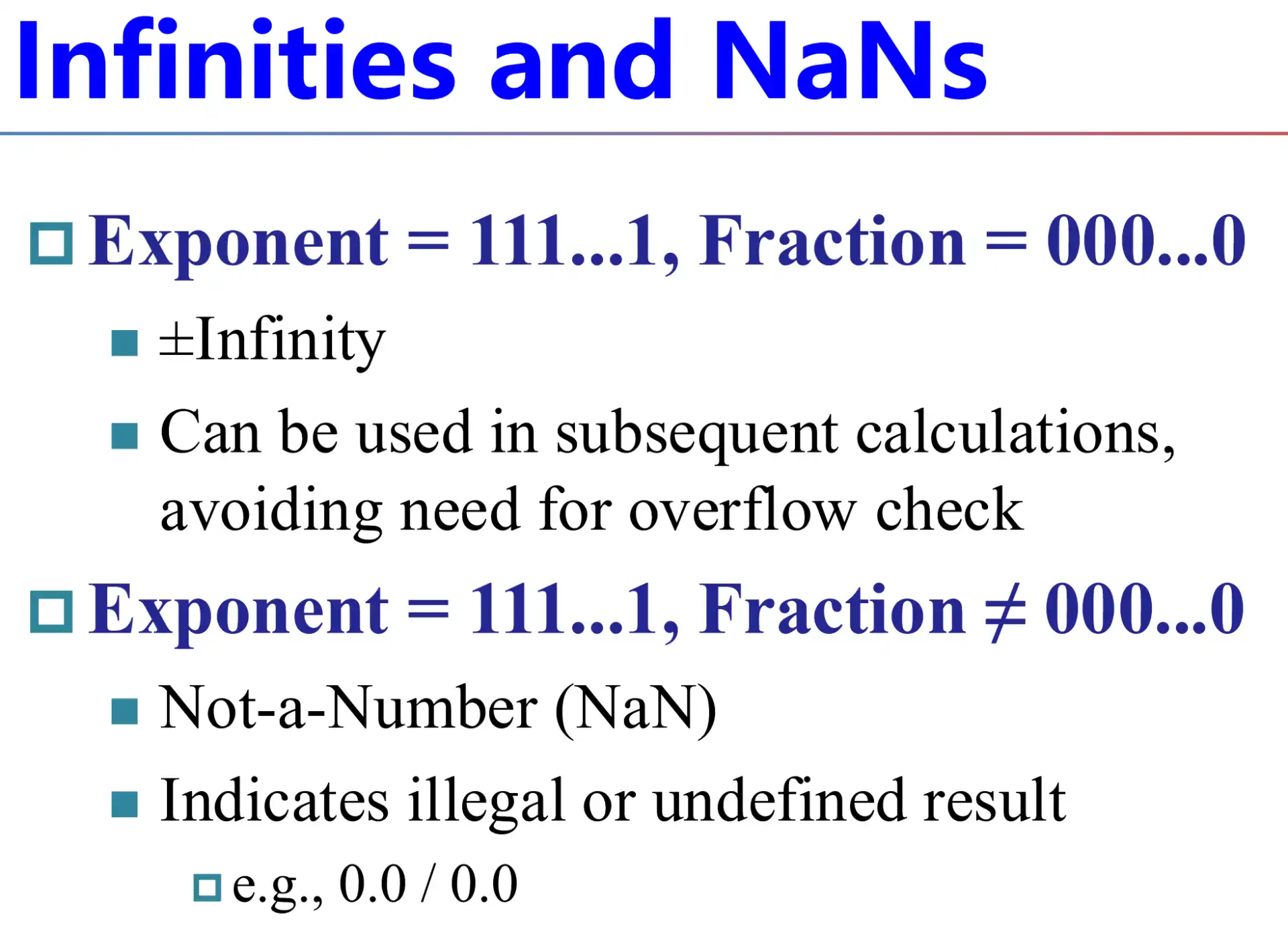

• 注意保留了一些 exp 的取值，以表示溢出

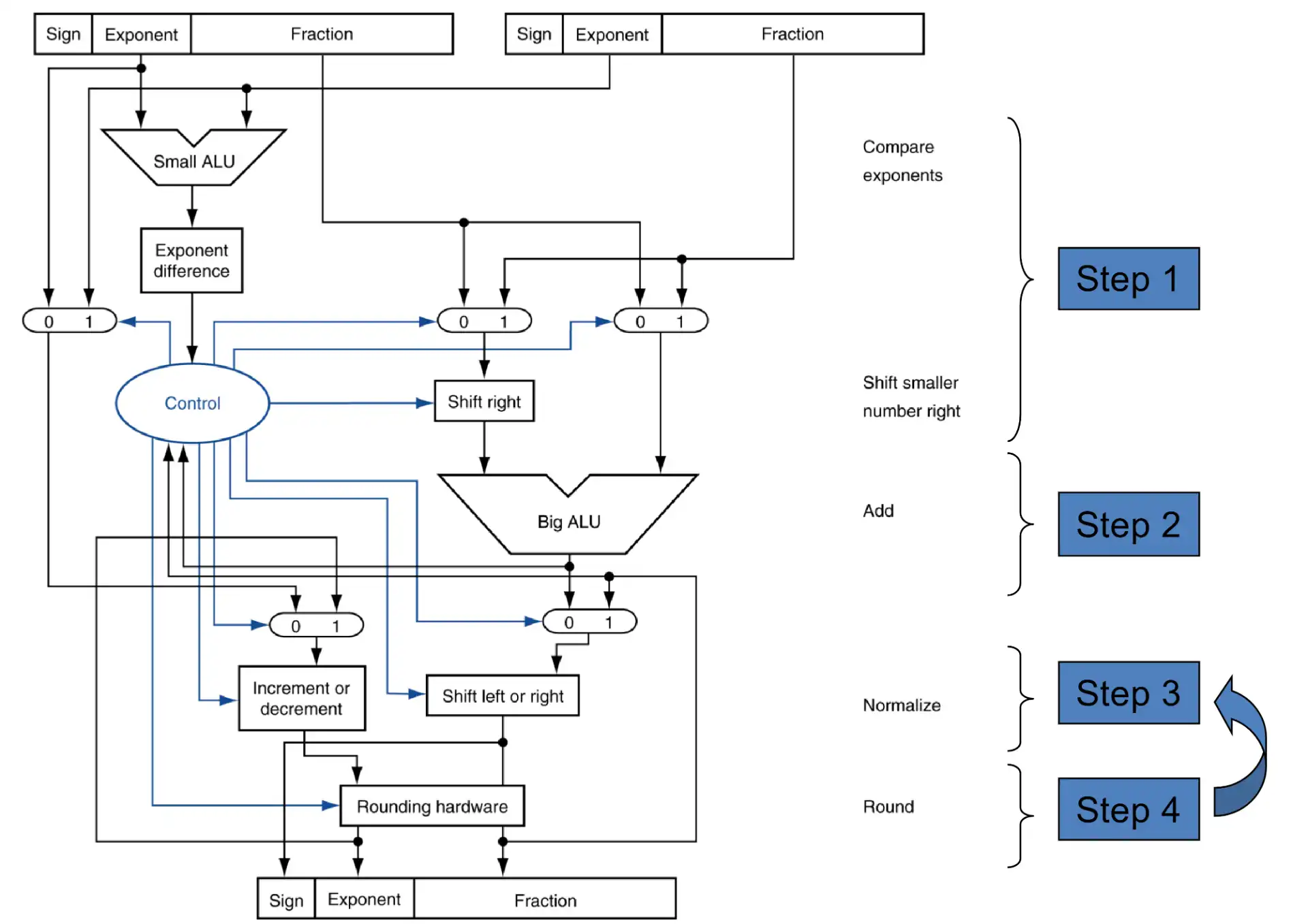

6.1 FP Add

6.2 Rounding

• methods
  • always round up (to \(+\infty\))
  • always round down (to \(-\infty\))
  • truncate 直接截断

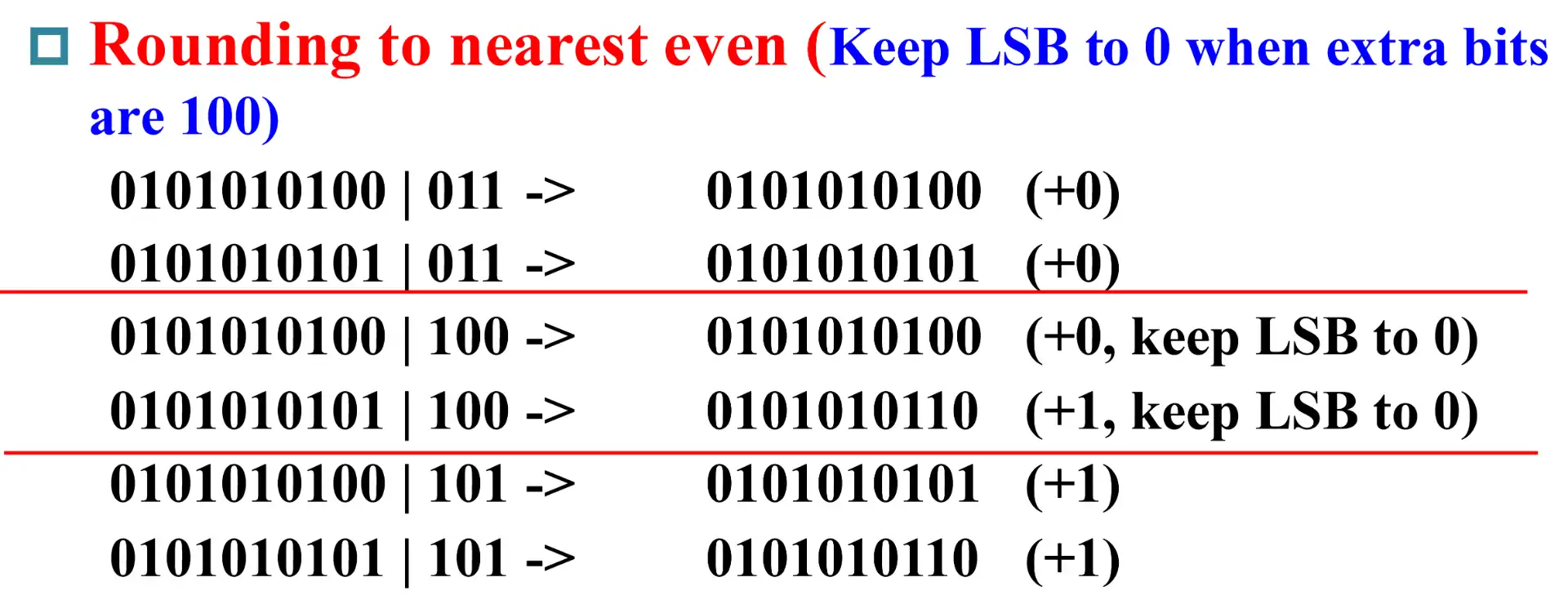

  • round to nearest even
    • 四舍五入
    • 0.5 要看前面 bit 的奇偶
• guard (frac[-1]) | round (frac[-2]) | sticky (frac[-3])
  • sticky 表示 round 后面是否还有 1，如果有 1 那么 sticky 就是 1
  • round to nearest even 精度是 0.5ulp
