Graph Intro#

  • maze

  • tiles

  • Line Drawing

    • Bresenham's Algorithm
    • Linear Interpolation

Obstacles#

  • Pure graph: 没有跨越障碍的边
  • Tiles: keep a list to track

Single source, single destination#

比 single source, all destinations 会更快

Heuristic#

to guide our search

L1 heuristic
1
2
3
def heuristic(ax, ay, bx, by):
    # may only make sense in grid graphs
    return abs(ax - bx) + abs(ay - by)

./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301194532650.webp

Warning

比 BFS/Dijkstra 更快，但是结果可能更差

pic

./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301194602350.webp

A*#

Games/Navigation/A-Star#

combining Dijkstra's and GBFS

  • {python}priority = cost + heuristic(goal.x, goal.y, neighbor.x, neighbor.y)
    • 将当前 cell 的 cost 和当前 cell 到目标的 heuristic cost 结合起来
  • comments
    • 如果 GBFS 有解，那么 A* 会探索完全相同的区域
    • GBFS 可能会找到更长的路径，但是 A* 不会
    • Dijkstra's 就是 A* 和常数 heuristic
    • heuristic 能够帮助 A* 更快找到最优路径

Single source, all destinations#

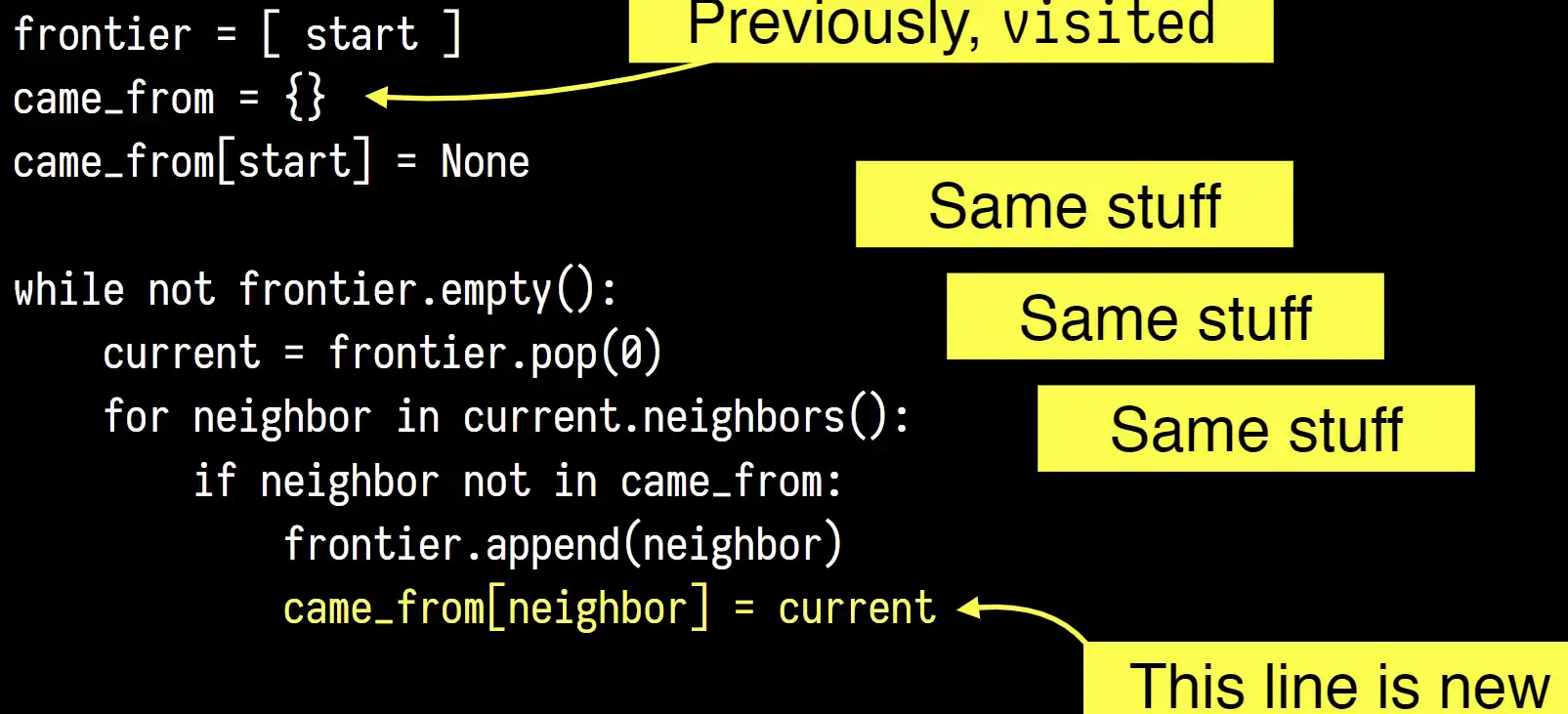

BFS#

Algorithm/BFS#

unweighted edges

  • Queue (FIFO)
  • 保存反向指针来构建路径

./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301202226442.webp

early exit#

找到了目标就提前终止

Dijkstra's#

  • priority queue
some pics

./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301194827073.webp ./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301194840285.webp

Bellman-Ford#

cost can be negative

All sources, all destinations#

Floyd-Warshall Algorithm#

Johnson's Algirithm#

a mixture of Dijkstra's and Bellman-Ford

  • Convex Polygons 凸多边形
    • 在内部可以直接使用直线路径，走完之后仍然在其内部
  • Navmesh
    • 将可以使用的区域划分为凸多边形
    • 每个多边形一定是 2d 的，但是整个地图不一定

algo#

  1. 如果 goal 和 agent 在同一个 polygon 内部，直线抵达
  2. 否则将 polygon 映射成 graph，使用 A*，最后再用 rule #1

Funnel Algorithm#

navmesh 过于简化了真实情况，如果有很大的 polygon，可能需要花很多时间到这个 polygon 的中心 ./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301194915274.webp

  • 首先根据 A* 算法得到将要经过的 polygons，接下来关注 polygons 的邻接边
  • 考虑跟踪邻接边的左侧和右侧
    • 当下一步可以从上一个拐点直线连接时，直线连接
    • 如果不能，找最近的新拐点，再直线连接
  • 最后一步就是到终点，然后选择 cost 较小的一条

./__assets/AGD 04 Navigation/IMG-AGD 04 Navigation-20250301195040864.webp
